pogosta vprašanja
Q: Za storitev ODM, če lahko zagotovite načrtovanje programske opreme?
A: Da, nudimo lahko ne le zasnovo programske opreme, ampak tudi zasnovo vdelane programske opreme.
Q: Kakšen je vaš L/T za PCBA?
A: Ample je 4W, za množično naročilo materiali na splošno potrebujejo 8W, proizvodnja pa 4W. Materiale, ki so daljši od 8 W, lahko založimo za stranke. Večino materialov lahko kupcem zagotovimo brezplačno, vendar moramo potrditi, ali so materiali posebni in jih uporablja samo vaše podjetje, da jih druge stranke ne morejo uporabiti, ki potrebujejo vaše plačilo pologa.
Kako narediti test toplotne odpornosti za PCB plošče
Da bi zagotovili kakovost tiskanih vezij, je treba preskusiti temperaturno odpornost, namen pa je preprečiti, da bi PCB pri previsoki temperaturi počil ploščo, mehurje, razslojevanje in druge neželene reakcije, kar bi povzročilo slabo kakovost izdelka ali popolni odpad. Težave s temperaturo PCB pri surovinah, spajkalni pasti, površinskih delih, ki vzdržijo temperaturo, običajno tiskano vezje do 300 stopinj, 5-10 sekund; pri spajkanju z valovi brez svinca, ko je približna temperatura 260, nad svincem približno 240 stopinj.
Kako torej PCB preizkusiti toplotno odpornost?
1, pripravite vzorčne plošče PCB, peč za kositer.
Vzorec 10 * 10 cm substrata (ali laminat, končna plošča) 5 kosov (vključno z bakrenim substratom brez mehurčkov in delaminacije)
Podlaga: 10 ciklov ali več
Laminat: LOWCTE15010cycle ali več
HTg material: 10 ciklov ali več
Običajni material: več kot 5 ciklov
Končana plošča: LOWCTE1505cycle ali več; HTg material 5 ciklov ali več; Običajni material 3 cikla ali več.
2,Nastavite temperaturo peči za kositer na 288±5 stopinj in uporabite kontaktno kalibracijo merjenja temperature.
3, najprej uporabite mehko krtačo, da potopite tok, prevlečen na površino plošče; nato z ličnico klešč za lonček vzemite preskusno ploščo, potopljeno v peč za kositer, čas 10 sekund po tem, ko jo vzamete ven, da se ohladi na sobno temperaturo, vizualni pregled, ali so na plošči počeni mehurji, to je 1 cikel;.
4, če je vizualni pregled ugotovil, da obstajajo težave s ploščo z mehurji, takoj ustavite analizo kositra potopne točke f / m; če ni težav, nato nadaljujte s ciklom, dokler plošča ne poči, do 20-krat na koncu;.
5 je treba pretisni omot razrezati in analizirati, da bi razumeli vir točke poka, in narediti slike.
Zgoraj se nanaša na temperaturo vsebine tiskanega vezja PCB, za različne materiale tiskanega vezja je temperatura, koliko, je treba podrobno razumeti, da ne preseže najvišje mejne temperature, da se izognemo ostanku tiskanega vezja problem.

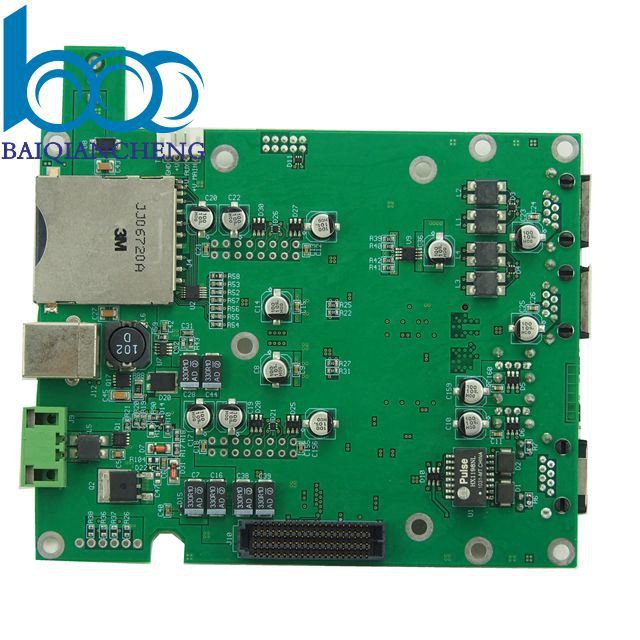

Priljubljena oznake: majhen pcba za brezžične polnilce, Kitajska, proizvajalci, tovarna, po meri
