Reševanje problema manjkajočega tiska in manj kositra pri obdelavi SMT
1. Poiščite vse blazinice, ki niso povezane z zunanjimi plastmi, spremenite velikost teh blazinic iz prvotnega kroga s premerom 0.27 v krog s premerom 0.31 , zmanjšajte površino globoke jame okoli blazinice in naredite prvotno odprtino na globoki jami. Postane na bakreno folijo blazinice, tako da se zmanjša reža med prvotno odprtino na globoki jami in dnom šablone. Ko je preverjanje majhne serije v redu, se originalna šablona uporablja v množični proizvodnji, blazinice, ki jih je bilo prvotno težko cinkati, pa imajo dober kositer (povečaj površino blazinice in pri preverjanju serije ni mogoče najti slabe kositrne povezave).
2. Zmanjšajte debelino spajkalne maske PCB in zmanjšajte vpliv višjega sloja spajkalne maske na linijo blizu blazinice. Priporočljivo je, da je debelina maske za spajkanje PCB manjša od 25 um.
3. Nova PH šablona je sprejeta za odpravo tiskarske vrzeli v največji meri. Uvedba PH šablone.

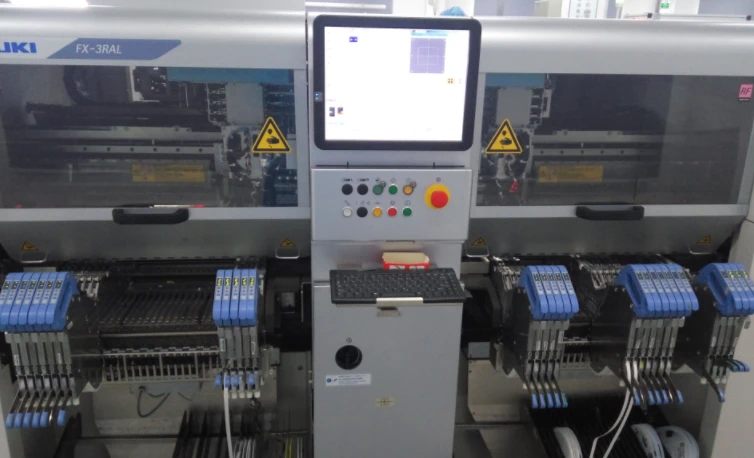

Shenzhen Baiqiancheng Electronics Co., Ltd. ima svojo tovarno v Shenzhenu. Trenutno je na voljo 16 proizvodnih linij SMT in 4 linije THT. Ima 19 let proizvodnih izkušenj in bogate izkušnje, ki lahko zmanjšajo pojav težav, kot je manj kositra. in imajo bogate izkušnje za reševanje teh težav, da zagotovijo visoko kakovost izdelkov.
